様々なサイズのカットと素材に対応する断裁機。
高精度とともにオペレーターの安全も追求しています。
トップページ製品紹介≫ 給紙・排紙ユニット
製品紹介

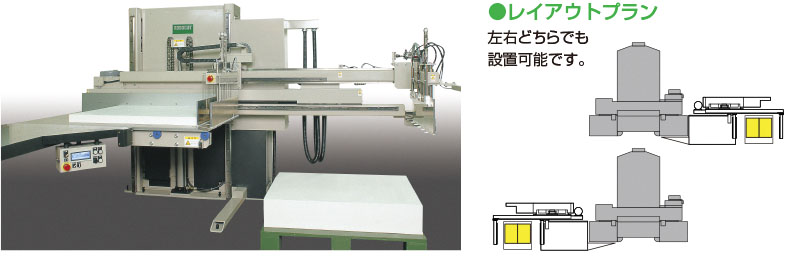

前方から給紙するタイプ
◇オペレーターが動きやすいレイアウト。 ◇パレットごと扱えます。
◇ワンプを剥がしながらの給紙が可能で、セッティング時間を短縮。

RFL1.4 対応断裁機
eRC-115DX eRC-137DX eRC-160DX eRC-170DX

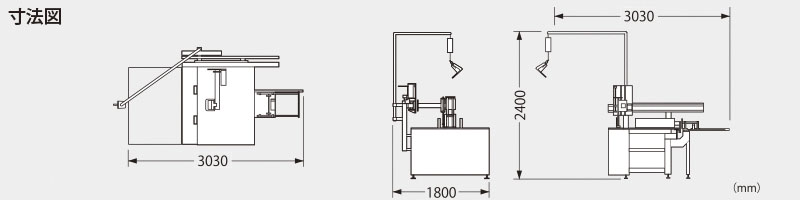

フロントローディングシステム 1.4
RFL1.4 仕様
●用紙最大寸法/900×1300mm ●一束最大給紙高さ/165mm ●一束最小給紙高さ/30mm
●テーブル高さ/850~950mm ●テーブルリフター/930×1350mm ●テーブルサイズ/1400×1000mm
●重量/1300kg ●電気総容量/5.0kw

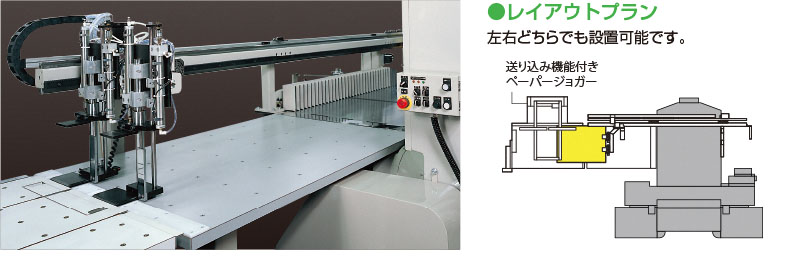

後方から給紙するタイプ
◇ツーマンで紙揃と断裁の時間差を吸収 ◇紙ズレを防ぐグリッパー
◇ペーパージョガーを併用すれば用紙の移動作業が不要に


RSL1.2 対応断裁機
eRC-115DX eRC-137DX eRC-160DX eRC-170DX eRC-200DX eRC-250DX
RSL1.2 仕様
●用紙最大寸法/900×1300mm ●一束最大給紙高さ/165mm ●一束最小給紙高さ/30mm
●テーブル高さ/850~950mm ●1サイクル/30秒 ●テーブルサイズ/1500×1000mm
●重量/480kg ●電気総容量/1.0kw

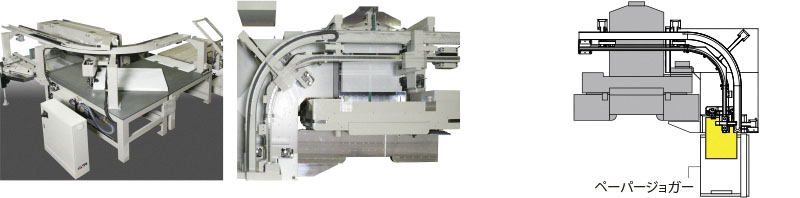

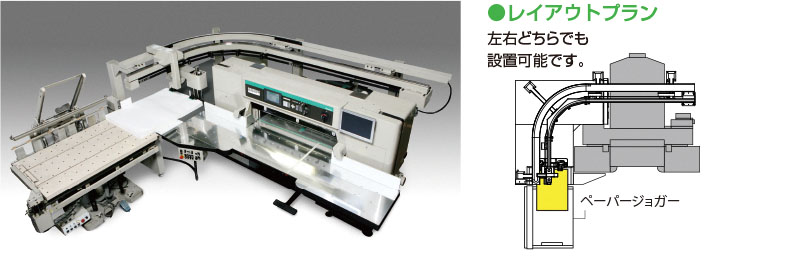

前方から給紙して後方へ送るタイプ
◇給紙から断裁までムダの少ない動線 ◇ワンマンオペレートが可能
◇スペースを活かすL 字レイアウト ◇断裁機と同じ給紙サイズ能力

RSL3.1 対応断裁機
eRC-115DX eRC-137DX eRC-160DX
サイドローディングシステム3.1

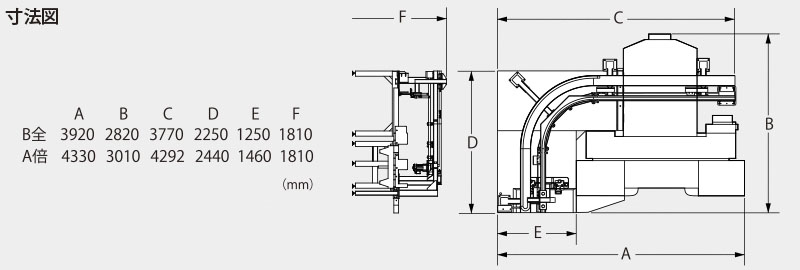

RSL3.1 仕様
●用紙最大寸法/(115用)800×1100mm (137用)900×1300mm
●一束最大給紙高さ/165mm ●一束最小給紙高さ/30mm ●給紙時間/14秒 ●1サイクル/32秒
●重量/1800kg ●電気総容量/1.0kw(コンプレッサー0.4kw含む)

排紙ユニット
前方/側方へ排紙するタイプ
◇自在な搬出方向 ◇グリッパーユニット装着で紙ズレを防ぐ
◇背面フラット仕上げ ◇液晶ディスプレイ搭載

アンローダー4.0

後方へ排紙するタイプ
◇自在な搬出方向 ◇グリッパーユニット装着で紙ズレを防ぐ
◇背面フラット仕上げ ◇液晶ディスプレイ搭載
RU4.0 / 4.1 対応断裁機
eRC-115DX eRC-137DX eRC-160DX eRC-170DX eRC-200DX eRC-250DX
RU4.0 / 4.1 仕様
●用紙最大寸法/(B全)800×1100mm (A倍※4.0のみ)900×1300mm
●用紙最小寸法/400×600mm ●一束最大給紙高さ/165mm ●一束最小給紙高さ/30mm
●最大積み高さ/1400mm ●パレット高さ/130mm以上 ●交互積み機能/オプション
●重量/(B全)1500kg (A倍※4.0のみ)1550kg ●電気総容量/3.0kw

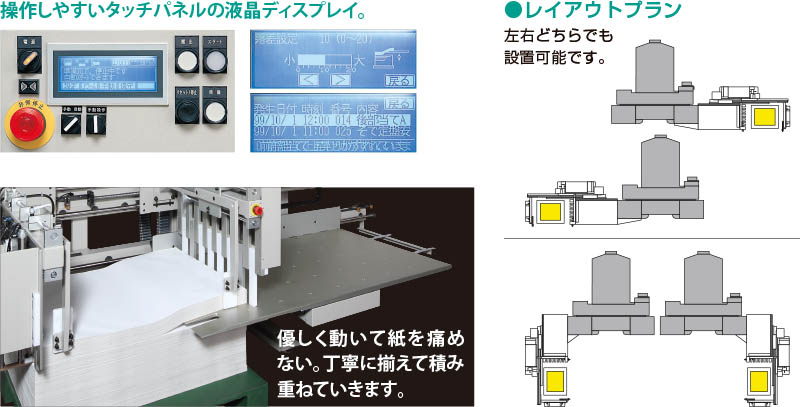

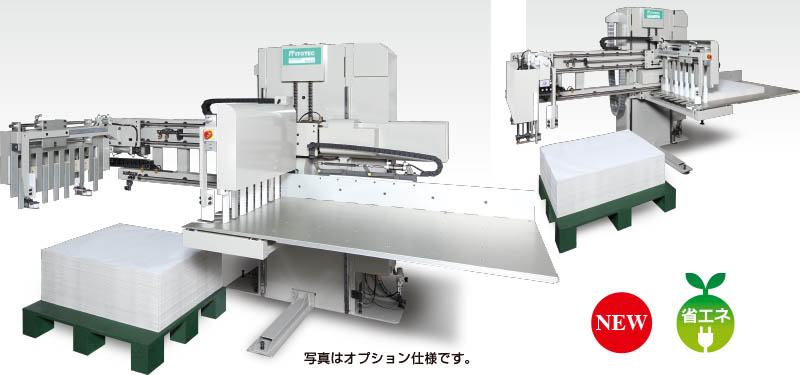

前方へ排紙するタイプ
◇省力化を省スペースで ◇テーブルが優しく動いて紙ズレを防ぐ
◇液晶ディスプレイ搭載 ◇省エネタイプ

パレット上の紙を降ろす位置に移動したテーブルはその後ゆっくり動き始め、徐々に加速して引き抜かれていきます。
用紙に負担をかけず紙ズレも抑えながら最大の積み高さまで丁寧に重ね揃えることができます。

RU5.0 対応断裁機
eRC-115DX eRC-137DX eRC-160DX eRC-170DX eRC-200DX eRC-250DX

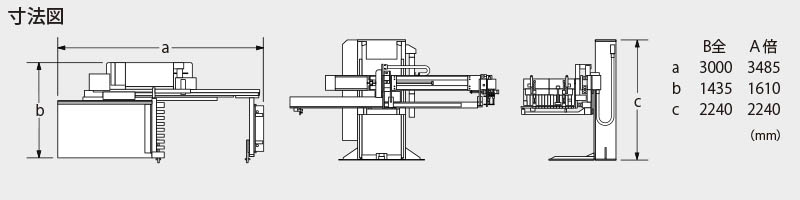

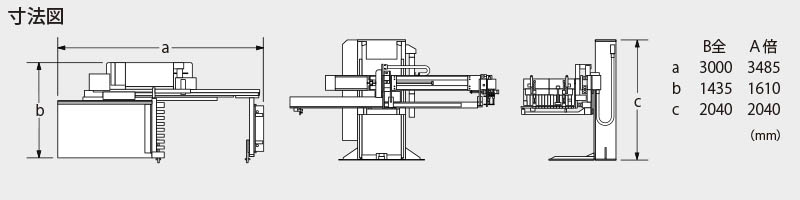

RU5.0 仕様
●用紙最大寸法/(B全)790×1100mm (A倍)900×1300mm
●一束最大給紙高さ/165mm ●一束最小給紙高さ/30mm
●最大積み高さ/1400mm ●パレット高さ/130mm以上 ●交互積み機能/オプション
●重量/(B全)2000kg (A倍)2200kg ●電気総容量/1.8kw
