様々なサイズのカットと素材に対応する断裁機。
高精度とともにオペレーターの安全も追求しています。
製品紹介

FC3断裁機
中古機のイメージを覆すオーバーホール断裁機
◇製造メーカーならではの高品質 ◇安心の純正部品を使用
◇型式検定合格の安全装置を装備


お客様の断裁機をお預かりしてオーバーホールすることもできます。
その間は代替機(有償)で業務を続けられます。

低コストで導入しやすいリサイクル断裁機。 このページの一番上へ
断裁現場で活躍したジャッカル断裁機をオーバーホールで蘇らせたのがFC3で す。
いわゆる中古機といってもFC3はイトーテック純正の整備済み断裁機です。高品質と安全性に優れ、
さらにコストパフォーマンスの良さでお客様から高い支持をいただいています。

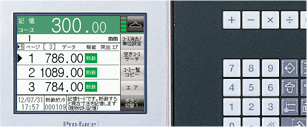

操作性を考えた多機能液晶タッチパネルを搭載。 このページの一番上へ
FC3 はオペレーターの操作性も考慮して います。
最新機種にも使われているタッチパネル方式を採用。コースの作業内容の他、断裁作業に必要な情報の入力、確認をスムーズに行えます。ワークの効率アップに役立ちます。

高精度とともに安全を追求しています。 このページの一番上へ
左右2つのウォームギアーで駆動される両引き駆動によりナイフは抜群の精度と刃持ちの良さを誇ります。
又、光電管安全装置などオペレーターの安全を考えた設計です。

世界で信頼を得ているJACシリーズです。 このページの一番上へ
本体は、群を抜く性能の高さとトラブルの少なさが世界に評価されたイトーテックのジャッ カル断裁機です。
その高品質、高性能は世界のオペレーターに最も信頼されているとい えるでしょう。

FC3は製造メーカーだからできる工程を経て仕上げられます。 このページの一番上へ
分解・部品チェック
すべての機械部品を分解し、不良がないかをチェックします。

再加工・交換・組立
クラッチとブレーキのライニングはノンアスベストタイプに交換。
すべてのベアリングを新品に交換。不良部品もすべて新品に交換。

再塗装・再メッキ
塗装は新台とまったく同じ工程で行ないます。
定盤面や袖定盤などのメッキ部分はすべて再メッキします。

動作確認・納品
新台と同じ試運転・調整・精度確認をベテランのオペレーターが行います。

オーバーホールは信頼できるのか? このページの一番上へ
FC3は、パーツも塗装も製造メーカーならではの純正仕様です。
ハイクオリティが蘇るオーバーホール。その秘密は製造メーカーの技術にあります。中古機の大きな弱点であった電気部品は新品に交換。その他の交換部品は、すべて純正パーツ。機械廻りも熟練のエンジニアが再加工や再調整を行います。定盤面や袖定盤などには再メッキを施し、断裁機本体は純正仕様の全塗装で仕上げられています。
対象機種
  • ジャッカル断裁機
整備内容
  • 主要電気部品はすべて交換
  • すべてのベアリングを新品に交換
  • 機械本体の分解
  • 分解パーツの整備・再加工
  • 鋳物部品の歪み検査・再加工
メッキ・塗装
  • 定盤面や袖定盤などのメッキ部分はすべて再メッキ
  • 当社純正の全塗装
保証※
  • ご購入より6ヶ月間
付属品
  • ハイス刃2枚
  • 定木3本
※詳しい保証内容は営業にお尋ねください。

仕様 このページの一番上へ
FC3 液晶モニタ仕様
ディスプレイ TFTカラーLCD5.7インチ液晶(320×240)ドット
コース記憶容量 200コース50ページ
総ページ数 10,000ページ
入力単位 ミリ、インチ、尺の切替可能
入力値 0.01mm
最大設定値 9999.99mm(但し、リミット範囲内)
最小設定値 0.01mm(但し、リミット範囲内)
機能設定 定寸送り、突き揃え、突き出し、エアーコントロール等
補助機能 四則演算、サーチ
FC3 機械仕様
型  名 85 100 115 132 137 147
カッティング幅
mm
870 1016 1168 1320 1370 1470
クランプ開き
mm
130 145 165 165 165 155
カッティング奥行
mm
870 1016 1160 1320 1320 1470
前テーブル長さ
mm
630 650 700 700 700 650
テーブル高さ
mm
870 875 875 855 875 845
機械全幅
mm
2410 2620 2790 2940 3010 3125
本体高さ
mm
1560 1590 1640 1620 1640 1640
機械全長
mm
2320 2470 2610 2760 2760 2960
ナイフ速度
回/分
42 42 42 42 42 42
クランプ圧力
kg
400-4000 400-4000 400-4000 400-4000 400-4000 400-4000
重量
kg
2800 3200 3950 4400 4500 5000
電気総容量
kw
4.5 4.5 4.85 5.2 5.2 5.95
年式により寸法や仕様が異なることがあります。
